Los iconos del Anytone

Por fin no hay que adivinar el significado de los iconos que aparecen en la pantalla de los equipos DMR de Anytone.

Aunque hace un tiempo, ya puse un post sobre los iconos de Anytone… ahora ya tenemos la información más completa, incluso para los equipos más modernos que cuentan con Bluetooth.

A ver cuantos iconos sabías su significado…

  1. Señal Recibida: Sin señal
  2. Señal Recibida: Señal a fondo de escala
  3. Potencia baja seleccionada (0.5 W)
  4. Potencia Media seleccionada (2 W)
  5. Potencia Alta Seleccionada (5 W)
  6. Potencia Turbo Seleccionada (7 W)
  7. Estado de carga de la batería
  8. Batería descargada. Cámbiala YA!
  9. Tienes un Mensaje (SMS) sin leer
  10. Auto-Power Off activo (solo aparece si el Bluetooth está desactivado)
  11. Activado Subtono CTCSS (modo analógico)
  12. Activado Subtono DCS (modo analógico)
  13. Color Code seleccionado (modo DMR)
  14. Función grabar activada (modo DMR)
  15. Activado el modo promiscuo (Digital Monitor) en un solo slot (modo DMR)
  16. Activado el modo promiscuo (Digital Monitor) en doble slot (modo DMR)
  17. GPS encendido, pero aún no ha fijado la posición
  18. GPS encendido, y con la posición fijada
  19. Función VOX activada
  20. Bluetooth activado pero aún no tiene un dispositivo pareado.
  21. PTT por Bluetooth activado pero sin dispositivo pareado.
  22. Bluetooth activado con dispositivo pareado.
  23. PTT por Bluetooth activado con dispositivo pareado.

Tablet por aquí, nada por allá

Un equipo con un diseño completamente innovador que podría marcar tendencia en los equipos de Radioaficionado.

No es el primero, ni será el último. Vero ha presentado un nuevo equipo, el modelo VR-N7500, que llama la atención al ser muy discreto, y desarrollar toda la interface de usuario a través de un móvil o tablet, conectado inalámbricamente al equipo.

Este fabricante chino (bueno… últimamente, qué no viene de ese país…) presenta un equipo bibanda para Radioaficionados, porque cambia radicalmente la forma de uso que estábamos acostumbrados.

La verdad es que la estética, nunca ha sido el fuerte de éstos fabricantes, pero en éste caso bien poco importa, ya que el emplazamiento estará fuera del alcance de la vista. Es un equipo eminentemente pensado para móvil, que destaca por su reducido tamaño.

En cuanto a prestaciones:

Banda VHF: 136-174 MHz
Banda UHF: 400-470MHz
Alimentación: 13.8V DC
Consumo: 0,5 A en RX y 8,5A en TX
Potencia: 50W en VHF y 40 en UHF

En cuanto a formato, la carcasa mide 60x40x115 mm y no llega al kilo de peso… 850 gramos.

Bluetooth Ring PTT For VERO N Series Two Way Radio

El equipo trae como opción un PTT por Bluetooth, sistema de comunicación que utilizará también para «hablar» con el dispositivo móvil desde el que lo manejemos. Existe APP tanto para Android, como para los equipos de la compañía de la manzana.

Y si tenemos Android, existe una funcionalidad adicional, mediante la que podremos conectar nuestro equipo a una red mundial gratuíta, y así poder utilizar otros en el resto del mundo. Incluso, podemos poner el equipo en modo repetidor, y utilizarlo desde un Walky-talky.

Lo que de verdad me gusta, es que el interface, sea software, ya que ese detalle, abre la puerta a mejoras importantes.

El precio, está en US$ 198.80 en la versión básica y US$ 216.80 en la propuesta más completa, con el botón PTT por Bluetooth.

Incluye también funciones de APRS, e incluso dicen que permite utilizar SSTV, CW, etc.

¿Que os parece? ¿Lo váis a poner en la lista al Olentzero?

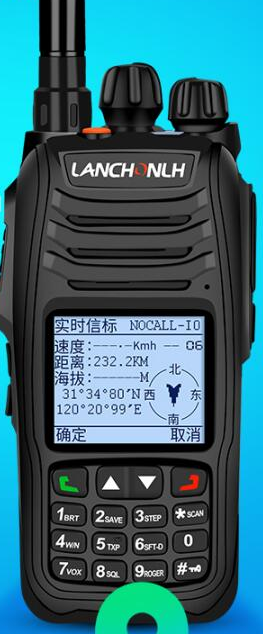

LANCHNONLH HG-UV98

Todo el mundo lo llama por el modelo, ya que el nombre es impronunciable. Llega el primer walky chino con APRS y Bluetooth integrado.

Mejor nos fijamos más en sus prestaciones… que en el nombre.

Lleva GPS, que se utiliza para que envíe las tramas APRS (solo dispone de módem a 1200 bps), y lo mejor, es que decodifica las transmisiones APRS.

Incluye, barómetros, altímetro (igual lo calcula por el GPS), Bluetooth compatible con Android y iPhone (datos y audio), se puede cargar la batería por conector micro-USB (¡¡Bien!!), batería de 2.500 mAh y las funciones clásicas de los walkies que traen APRS.

El precio en Aliexpress, sobre los 158 euros puesto en casa.

Ah! Y como no podía faltar… trae linterna en la parte inferior.

11

12
14
15
18

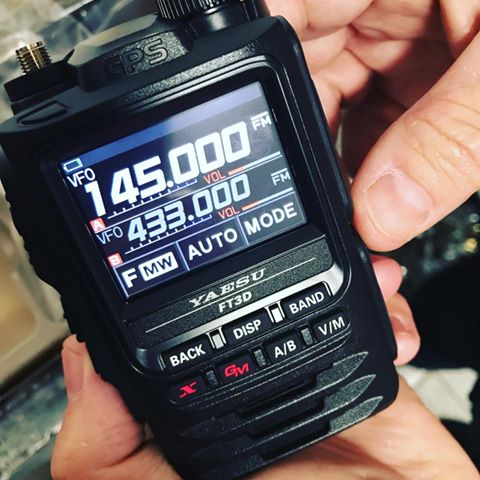

YAESU FT-3D ¿Sí o No?

Justo una semana antes de comenzar Iberradio, llegaba a las tiendas el nuevo portátil de Yaesu… el FT-3D.

Tuve ocasión de probar el FT-2D. y me gustó, así que la versión siguiente, tendría que gustarme.

En mi caso, me fijo el la robustez del equipo, y las funcionalidades que incorpora, sobre todo lo relativo a APRS.

Lo bueno del paso del tiempo, es que más colegas lo han comprado, probado, y gracias a las Redes Sociales, podemos leer y escuchar sus opiniones.

Además, tengo la suerte de que a quienes conozco, también lo están exprimiendo en APRS.

La conclusión global que tengo a día de hoy es que es un buen walky, pero que tiene algunos detalles por limar. Esperemos que todos sean de firmware.

Por un lado, reportan que tiene en ocasiones, la oreja un poco dura en las tramas de APRS. Vamos… que no recibe todas.

Otro detalle que además he podido comprobar por mi mismo, es que cuando estás «navegando» entre los objetos recibidos en APRS, cada vez que te mueves una posición se abre el squelch un poco, por lo que resulta bastante molesto cuando estás desplazándote por la lista.

Y una pena, que no hayan puesto la posibilidad de sintonizar en el VFO no dedicado a APRS, la frecuencia que anuncian otros colegas en sus balizas, tal y como ya hacen el resto de equipos.

No me cabe la menor duda, que en C4FM seguro que hay mirado y remirado todos los detalles, pero los que hacemos otros modos, nos fijamos en otros detalles.

¿Que tal está siendo tu experiencia?

APRS Destination for Anytone DMR

A little note, to comment the APRS destination call to send Analog APRS with Anytone equipments:

  • AT-D878UV: APAT81
  • AT-D578UV: APAT51

Please, change it in the codeplug.

Breve reseña, para comentar los indicativos destino en APRS Analógico para identificar a los equipos de Anytone. Son los siguientes:

  • AT-D878UV: APAT81
  • AT-D578UV: APAT51

Modifícalo en tu Codeplug.

Click to enlarge – Click para aumentar

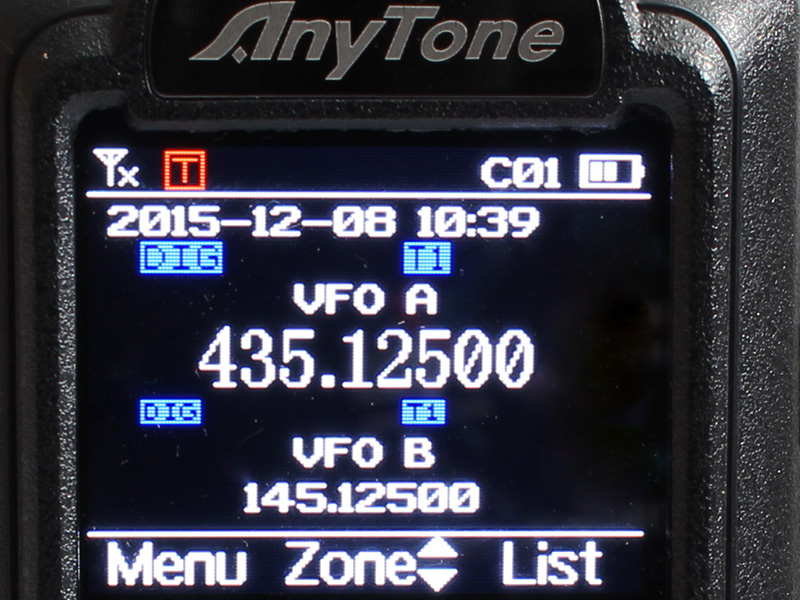

Significado iconos Anytone

¿Sabes el significado de todos los iconos que aparecen en pantalla?

No será la primera, ni la segunda vez, que alguien pregunta acerca de los diferentes iconos que aparecen en la pantalla del Walky Talky Anytone, en cualquiera de los dos modelos que incorporan DMR, AT-D868UV ó AT-D878UV.

Con el uso diario, se supone el significado de la mayoría, pero siempre queda alguno que es una absoluta incógnita.

Afortunadamente, PA3CQJ se ha t0mado su tiempo y ha creado ésta imagen con el significado de todos los iconos que aparecen

De izquierda a derecha son:

  • S-Meter: Indica la intensidad de la señal recibida, con 5 niveles.
  • TX-Power: Potencia de emisión:
    • L: Low – Baja … 1W
    • M: Media Media … 2.5W
    • H: High – Alta … 5 Watts
    • T: Turbo … 7 Watts
  • Digi-Monitor: Se ilumina si tenemos activo el Digi-Monitor (modo promiscuo) en uno o los dos slots.
  • VOX: Sistema Vox-Control activado (PTT con la voz)
  • Recording: Activo el sistema para grabar el audio recibido.
  • GPS: GPS Activo
    • GRIS: GPS activado pero sin fijar la posición
    • ROJO: GPS activo y con posición fijada (funcionando)
  • INBOX: Tienes un mensaje tipo SMS recibido
  • Roaming: Activo el cambio automático de repetidor
    • ROJO: Roaming Activo pero sin repetidor próximo
    • VERDE: Roaming Activo con repetidor en cobertura
  • Auto-Power-Off: Encendido, significa que el equipo se apagará en el tiempo fijado previamente en la configuración.
  • Color-Code: Muestra el Color-Code que se está utilizando. Habitualmente será C01, que es el 1.
  • Batería: Muestra el nivel de carga de la batería.

Respecto al Auto-Power Off, un pequeño comentario…

Habitualmente, en los equipos que utilizamos los Radioaficionados, disponemos de ésta opción, muy util cuando llevamos un equipo en el coche, por ejemplo, y lo dejamos encendido sin tener esa intención. Sabemos que al de x minutos, el equipo se apaga. Si estamos delante, hay una señal de pre-aviso, pulsamos cualquier tecla y se anula la función de auto apagado.

En Anytone, si le marcas, por ejemplo, 2 horas, sabes que al de dos horas de encenderlo, se va a apagar… lo utilices o no.

Creo haber leído en las notas de una actualización, que modificaron la función, para que si pulsas una tecla, se restaura el temporizador, por lo que sería en el ejemplo anterior, que se apagaría 2 horas después de la última tecla pulsada… que es, como comentaba, el modo en el que funcionan el resto de nuestros equipos.

Espero que ésta info os sea de ayuda.
